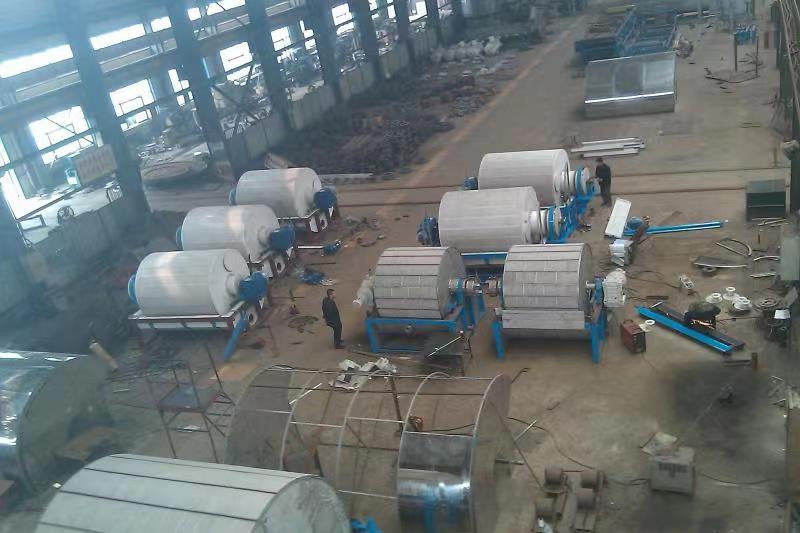

一、簡介

  真空轉鼓過濾機是一種連續式真空過濾設備，具有連續過濾、洗滌、干燥、自動化程度高、占地面積小、對物料的適應性強等特點，因此被廣泛應用于環保、石油、化工、冶金、制藥、制糖、淀粉、食品、造紙、污水處理等各種需要進行固液分離的領域。

  我公司是生產分離機械的專業企業，生產的真空轉鼓過濾機有刮刀卸料、折帶卸料及預涂層過濾三大系列，型號齊全、規格多樣、技術先進、行業領先、質量上乘、結構合理、處理量大、自動化程度高、性能穩定可靠，是懸浮液分離的理想設備。我公司生產的“立合”牌外濾面轉鼓真空過濾機是消化吸收國外先進技術自主開發的新型固液分離設備、其主要技術指標均達到國際先進水平。按卸料方式分為刮刀式卸料，折帶式卸料，輥子式卸料，預涂式等四種方式。按材質分為碳鋼、鑄鐵、襯膠、塑料、不銹鋼等五種材質。我公司可生產1㎡–80㎡多種規格的系列產品，并能提供與之配套的各種輔助設備，（如：自動氣液分離器及真空泵等）。可為客戶進行物料試驗，工藝設計，滿足客戶對各種物料進行固液分離操作的要求。

二、結構特點

  真空轉鼓過濾機（以下簡稱過濾機）是上開式、外濾面、連續過濾、濾餅洗滌、抽氣干燥、連續卸料、濾布可吹可洗、下加料的在真空條件下連續操作的過濾設備。

  過濾機表面分有很多個相同的腔室，不斷循環運動的臥式轉鼓及濾布同步運轉。對表面上的任一部分而言，當其運轉至機器上的某一部位時，就進行相應的操作。如當運行至吸濾區時就執行過濾操作；當它轉至干燥區時，就對濾餅進行干燥；再運轉至卸料、濾布再生區時，又可進行相應的功能，后將濾布引出，經刮板卸料及對濾布清洗再生，然后又回到當初吸濾的部位，轉鼓旋轉一周，即循環一次，如此旋轉循環。對整個機器而言，則過濾、洗滌、干燥、卸料、再生在各個不同部位。對應實現不同的自動化操作。

三、主要技術參數

1、刮刀卸料真空轉鼓過濾機

1）、主要規格參數

注；表中外形尺寸僅供參考，以竣工圖為準，制造商保留修改有關參數的權利。

2）、刮刀卸料真空轉鼓過濾機：

  刮刀卸料真空轉鼓過濾機過濾時工作原理：轉鼓部分浸入在料漿中，由電機通過驅動部分，帶動轉鼓旋轉，過濾腔與真空源相通，濾液便透過濾布及吸濾管經分配頭流出，而固體顆粒被截留在濾布表面形成濾餅。濾餅轉出液面后，開始一次干燥，然后洗滌，灑向濾餅的洗滌液透過濾餅和濾布，經過吸濾管，導流分配頭，通過連接管路進入氣水分離器自動排出。根據工藝要求：洗滌液可單獨導出，也可與濾液一起導出。隨著轉鼓的旋轉，洗滌過的濾餅在真空吸濾下脫水，二次干燥，最后轉入卸料區。經過空氣反吹，使濾布鼓起，濾餅再由刮刀裝置卸出，一個循環完成隨即進入下一個循環。攪拌在儲槽中連續或間歇地攪拌，防止料漿中固相顆粒沉降。

刮刀卸料真空轉鼓過濾機工作原理示意圖：

2、折帶真空轉鼓過濾機

1）、主要規格參數

注:表中外形尺寸僅供參考，以竣工圖為準，制造商保留修改有關參數的權利。

1）、折帶真空轉鼓過濾機

  折帶真空轉鼓過濾機工作原理：折帶真空轉鼓過濾機工作原理與刮刀卸料真空轉鼓過濾機基本相同，不同是濾餅卸料方式為折帶卸料。為此：濾布是曲折的繞裝于轉鼓和各輥筒之間，成一條首尾相接的濾布環帶。轉鼓在真空作用下連續不斷的旋轉，濾布將隨轉鼓轉動而在轉鼓和各折帶輥筒之間運行。轉鼓某部分浸入在料漿中在真空作用下，濾液將透過濾布，通過吸濾管導入分配頭由自動氣液分離器排出。濾渣則被吸附在濾布上形成濾餅。隨著過濾區域不斷轉動，濾液通過濾布連續被吸出，濾布上濾餅逐漸增厚，轉鼓轉出液面以上，由于真空作用，濾餅中的濾液將被吸走，從而實現濾餅干燥，（加噴淋，濾餅洗滌），濾餅干燥，卸料。濾布洗滌再生，完成一個過濾循環，隨即進入下一個循環。

折帶卸料真空轉鼓過濾機工作原理示意圖：

3、預涂層真空轉鼓真空過濾機

1）、主要規格參數

注: 表中外形尺寸僅供參考，以竣工圖為準，制造商保留修改有關參數的權利

2）、預涂真空轉鼓過濾機

   預涂層真空轉鼓過濾機的工作原理：預涂層真空轉鼓過濾機的工作原理與一般轉鼓真空過濾機基本相同。主要區別有兩點：第一，轉鼓結構為無格式，濾室不分腔。整個轉鼓表面和支撐網構成一個完整的濾室。第二，在過濾懸浮液之前，必須進行過濾介質的預涂（如硅藻土或珍珠巖）

預涂真空轉鼓過濾機工作原理示意圖：
